減壓閥Y43H-16C DN50減壓閥Y43H-16C DN100技術參數

[ 2025-01-07 ]

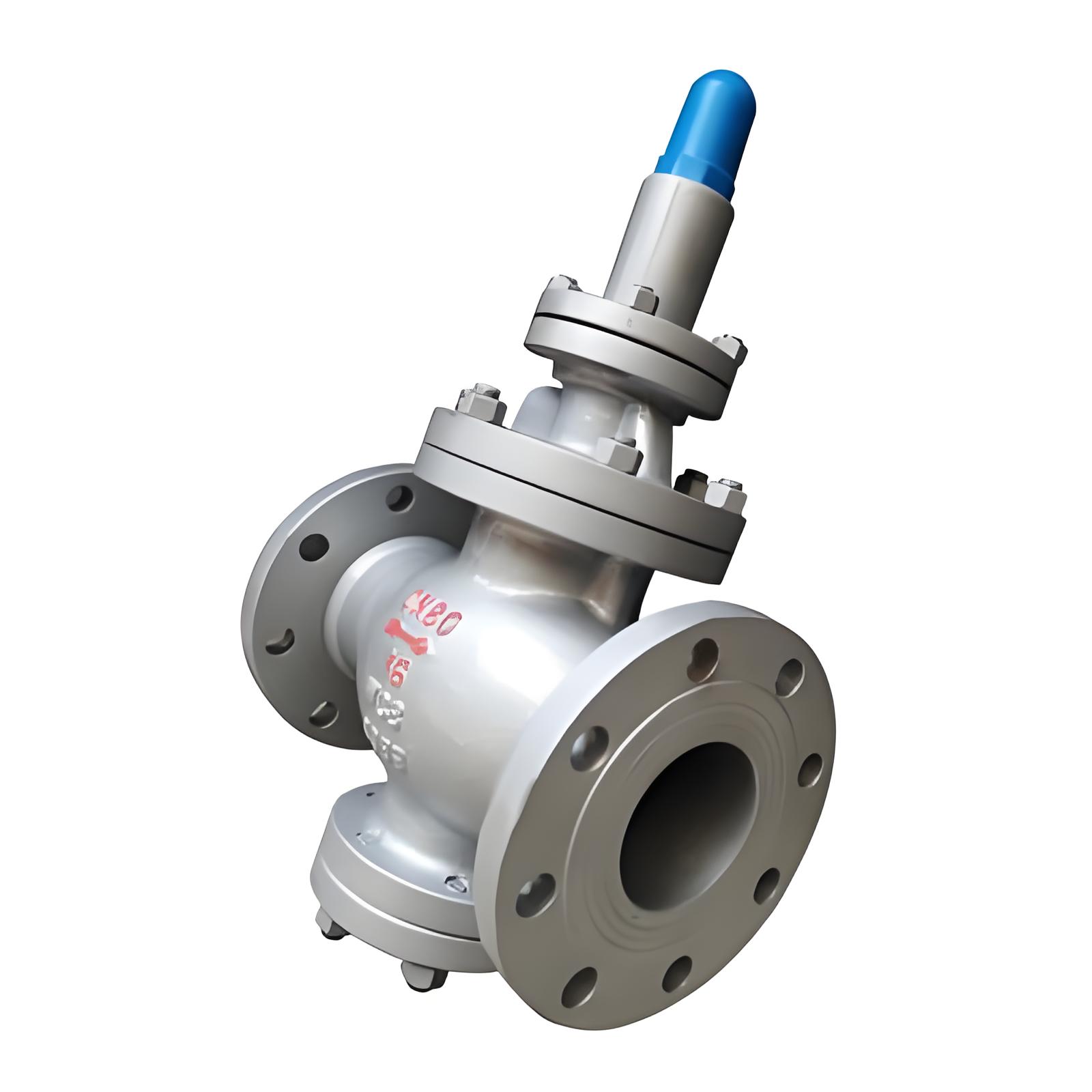

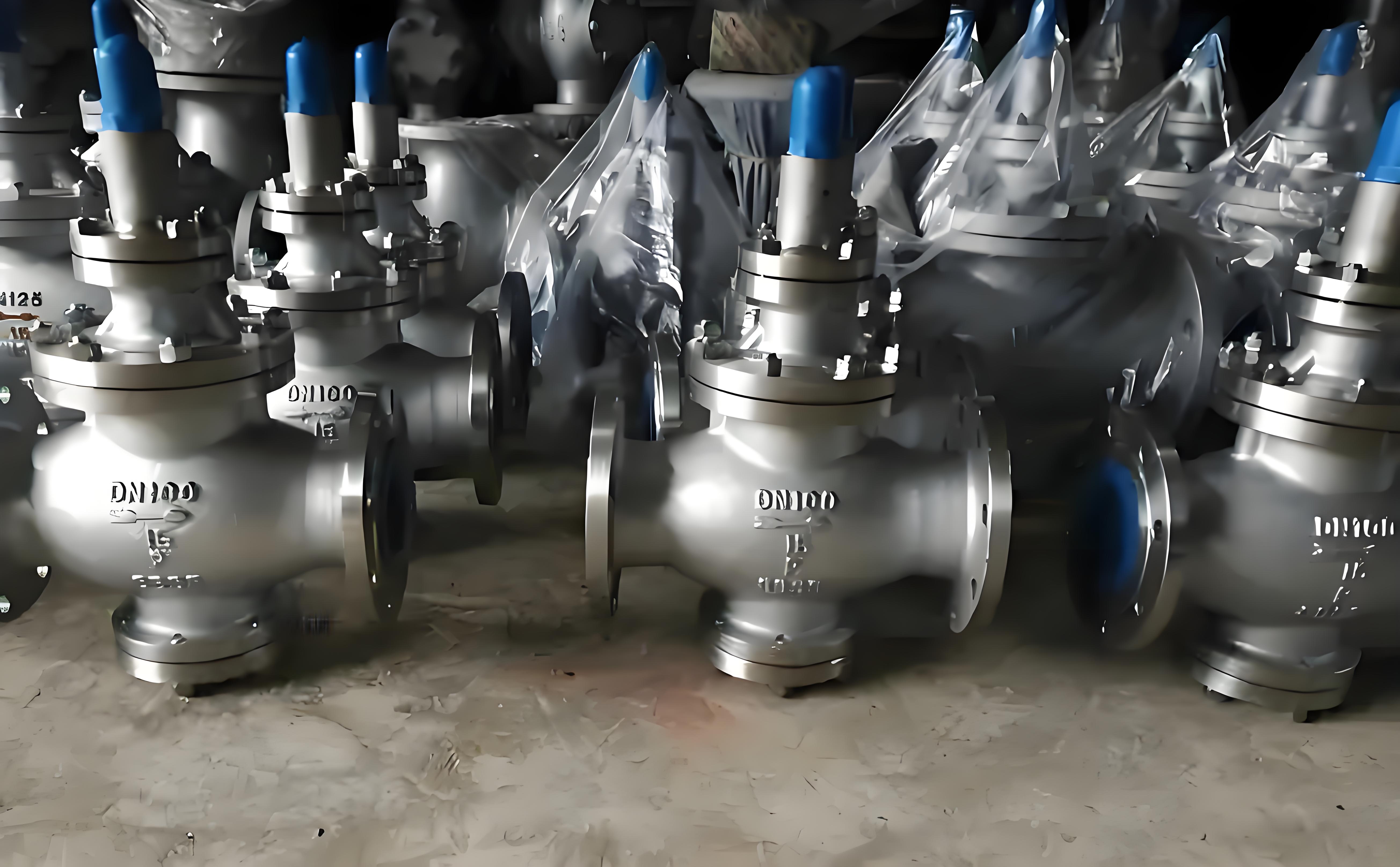

Y43H-16C減壓閥是一種先導活塞式減壓閥，由主閥和導閥兩部分組成。主閥包括閥座、主閥盤、活塞、缸套和彈簧等零件，而導閥則包括閥座、閥瓣、膜片、彈簧和調節彈簧等零件。通過調節調節彈簧的壓力來設定出口壓力，利用膜片感知出口壓力的變化，通過導閥的啟閉驅動活塞調節主閥節流部位過流面積的大小，從而實現減壓穩壓功能‌。
減壓閥

應用場景

主要用于蒸汽管路，適用于城建、化工、冶金、石油、制藥、食品、飲料和環保等行業。它能夠在進口壓力或流量變動時，依靠介質本身的能量自動保持出口壓力在小范圍內波動，具有出色的減壓穩壓性能‌。

技術參數和性能指標

‌公稱壓力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
‌殼體試驗壓力‌：2.4 Mpa、3.75 Mpa、6.0 Mpa、9.6 Mpa、15.0 Mpa、24 Mpa
‌密封試驗壓力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
‌最高進口壓力‌：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
‌出口壓力范圍‌：0.1-1.0 Mpa、0.1-1.6 Mpa、0.1-2.5 Mpa、0.5-3.5 Mpa、0.5-3.5 Mpa、0.5-4.5 Mpa

這些參數確保了減壓閥在不同工作環境下都能穩定可靠地運行‌。

產品性能參數

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥主要性能參數
型號	PN	進口參數		出口壓力 / MPa	出口壓力 / MPa	適用介質
型號	PN	溫度 / ℃	壓力 / MPa	出口壓力 / MPa	出口壓力 / MPa	適用介質
Y43H-16	16	≤200	1.6	0.05~1.0	±0.05	蒸汽
Y43H-16C
Y43H-16Q

產品零部件材料

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥零部件材料
型號	材料
型號	閥體、上閥蓋、下閥蓋	主副閥瓣、主副閥座、活塞	主副彈簧	調節彈簧	膜片	活塞環
Y43H-16	HT2000	不銹鋼	鉻釩鋼	硅錳鋼	不銹鋼	合金耐磨鑄鐵
Y43H-16C	WCB
Y43H-16Q	QT450-10

產品外形及結構尺寸

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥外形及結構尺寸
DN	L	D	D1	D2	b	z×ød	H1	H2	重量 / kg
25	180	115	85	65	18	4×ø18	100	290	16
32	200	135	100	78	18	4×ø18	100	290	17
40	220	145	110	85	20	4×ø18	105	310	22
50	250	160	125	100	20	4×ø18	105	310	24
65	280	180	145	120	20	4×ø18	105	310	25
80	310	195	160	135	22	8×ø18	160	340	50
100	350	215	180	155	24	8×ø18	160	340	52
125	400	245	210	185	26	8×ø18	195	375	88
150	450	280	240	210	28	8×ø23	195	375	94
200	550	335	295	265	30	12×ø23	225	475	151
