dzw20電動閘閥型號含義

[ 2023-10-07 ]

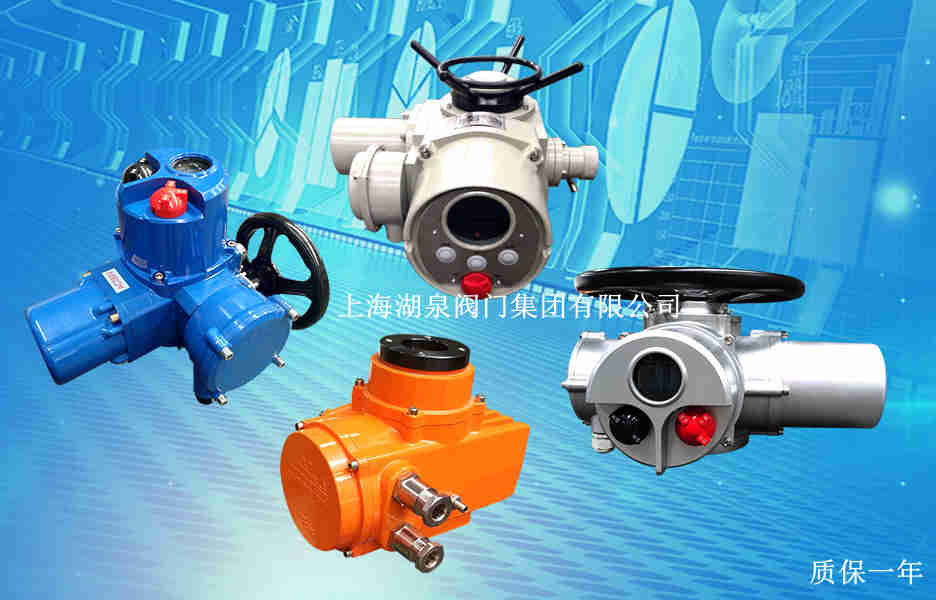

上海湖泉閥門集團有限公司多回轉閥門電動裝置,dzw20電動閘閥型號含義簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集...普通開關型閥門電動裝置是電動閥門的驅動裝置,很方便地與閥門配套使用,適用于控制閥門的開啟、關閉等,是閥門和風門集控和自...產品型號:DZW20-18W產品報價:產品特點:電動截止閥電動裝置 DZW20-18W:多回轉閥門電裝(又稱為電動執行器、電動執行機構、閥門電動頭),輸出扭矩200N.m,輸出轉速18r/min,電壓380VAC,Z20整體開關型多回轉電動執行器,可通過中控系統PLC或DCS給的開關量信號來遠程控制閘閥、蝶閥等設備的開啟、關閉,也可完成就地操作,本系列電裝具有功能全、性能可靠。

多回轉電動裝置按護類型分:有戶外型和隔爆型;按控制方式分:有常規型、整體型和整體調節型;按連接型式分:有轉矩型、電站型和推力型。DZW/Z型主要的產品型號:Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500 DZW-DS1閥門電動裝置主要型號有:DZW10-24...專業生產閥門驅動裝置,普通型/智能型/開關型/調節型,專業生產,值得信賴!產品廣泛應用于石油化工,冶金,水處理,電廠等領域.歡迎來電咨詢!DZW/DQW執行器,多回轉執行器,閥門執行機構/閥門電動執行裝置概述: DZW系列產品用以控制閥門的開啟和關閉。
電動閥

型號 Z20-18Z 暗桿閘閥多回轉電動執行器 DZW20-18 DZW30-18 DZW45-24 工作環境和主要技術參數 1 電源:常規,三相380V(50Hz) 特殊,三相660V、415V(50Hz 、60Hz); 單相220V、110V(50Hz...閥門電動頭 AC380V/220配閘閥截止閥電動執行器概述: 多回轉閥門電動裝置,簡稱為Z型,是閥門實現開啟、關閉或調節控制的驅動設備。多回轉閥門電動裝置,通稱為Z型,有轉矩型和推力型。適用于閥瓣做直線運動的閥門。

電動閘閥

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

防護等級：IP55 （特殊訂貨IP65、IP67）。

工作制：短時10分鐘（特殊訂貨30分鐘）。

型號規格和主要性能參數見表1

表1

型號規格	公稱轉矩（N·m）	公稱推力（KN）	zui大閥桿直徑（mm）	zui大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
