常用的球閥型號：

V型球閥型號：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H。

保溫球閥型號：BQ41F、BQ641F、BQ941F。

不銹鋼球閥型號：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H。

襯氟球閥型號：Q41F46、Q641F46、Q941F46。

低溫球閥型號：DQ41F、DQ41H、DQ41V。

對夾式球閥型號：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H。

高溫球閥型號：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL。

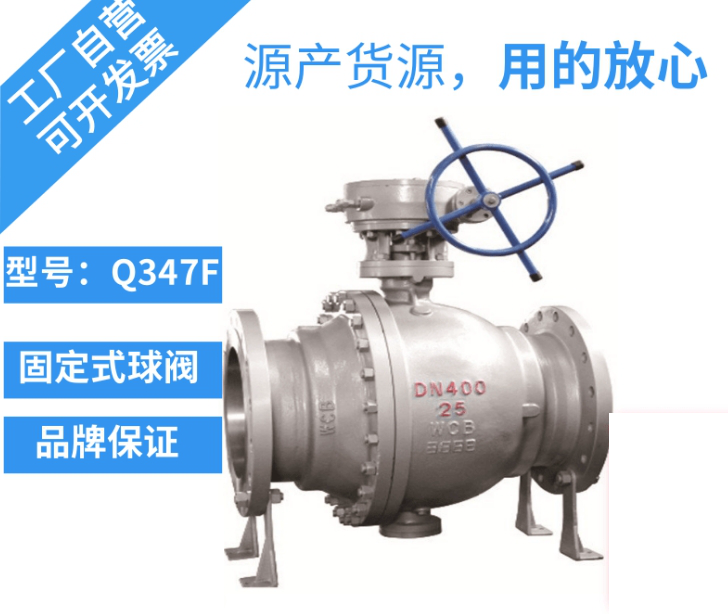

固定球閥型號：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W。

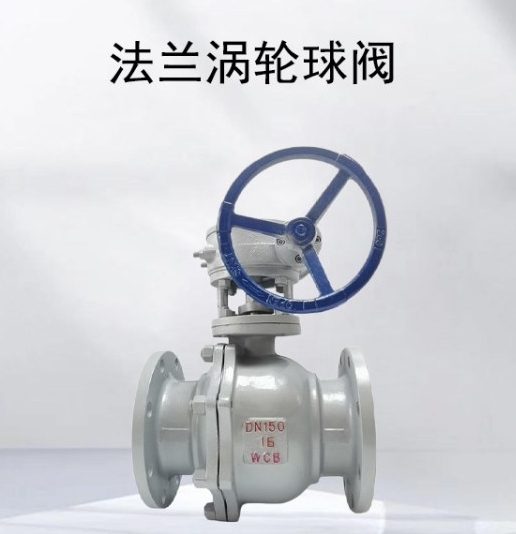

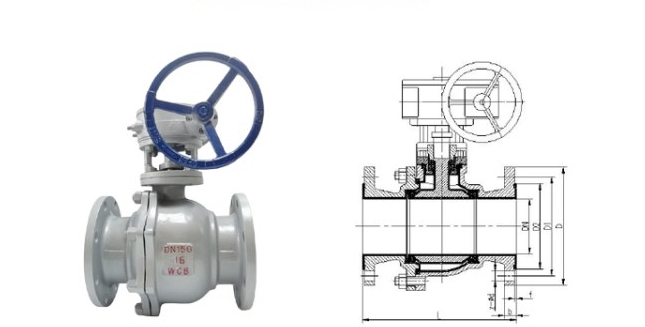

渦輪球閥型號：Q341F、Q341H、Q341W、Q341Y。

焊接球閥型號：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H。

偏心半球閥型號：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940V。

上裝式球閥型號：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F。

三通球閥型號：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H。

四通球閥型號：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。

常用的球閥型號：V型球閥，型號有：VQ40F、VQ640F等；不銹鋼球閥，宏纖侍型號有：Q41F、Q641F等；低溫球閥，型號有：DQ41F、DQ41H等；高溫球閥，蔽吵型號有：Q41M、Q641M等；保溫球豎羨閥，型號有：BQ41F、B

球閥有哪些型號

1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36。

球閥(ball valve ），啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。

而多通球閥在管道上不僅可盯沖靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為：氣動球閥，電動球閥，手動球閥。



DN15——1/2”

DN20——3/4”

DN25——1”

DN32——1 1/4”

DN40——1 1/2”

DN50——2”

DN65——2 1/2”

DN80——3”

用1.5x25.4圓整數據。1“等于25.4mm1/2英寸=國標15mm3/4英寸=國標20mm1”=25mm1-1/4“=32mm1-1/2“=40mm2“=50mm所以內徑4公分閥門型號。

閥門 DN15 20 25 32 40 50 63 75 90 110分別是幾分和幾寸

1/2′ DN15 四分(4英分)     3/4′ DN20 六分(6英分)

1′ DN25       1¼′ DN32         1½′ DN40

2′ DN50        2½′ DN65        3′ DN80

4′ DN100      5′ DN125         6′ DN150

8′ DN200      10′ DN250        12′ DN300

1 英寸=25.4毫米 逗告=8英分

1. 球閥的內螺紋型號一般按照3B標準來編寫，比如：1/2”-3B、3/4”-3B、1”-3B。

2. 球閥的外螺紋型號也和內螺紋型號類似，比如：1/2”-14NPT、3/4”-14NPT、1”-11.5NPT。

3. 球閥的焊接型號一般按照美標、英標和德標來編寫，比如DIN 11850、ISO 1127、BS 4825。

在選擇球閥型號和字母代號時，需要考慮以下幾點：

1. 確定球閥的使用場合，如介質、壓力等。

2. 根據實際需要，確定球閥的尺寸和材質。

3. 根據需要選擇球閥的壓力等級和適用標準。

4. 判斷球閥的特性、密封性和適用范圍。

球閥型號編制表示方法：

1.球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S

DY多表示上裝式；

2.球閥名稱代號：Q表示球閥；

3.球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代

號；

4.連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；

5.結構型式代號：

（1）浮動式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；

（2）固定式：0表迅敏示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型

三通；

6.密封材質代猜昌首號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑

料、蒙乃爾P、Y硬質合金、W閥體直接加工；

7.壓力等級代號：

（1）16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；

（2）150LB表示美標磅級壓力，最大耐壓等級可達2500LB（150LB=1.6MPA/300LB=2.5-

4.0mpa/400LB=6.4mpa/600LB=10mpa）；

（3）5K表示日級壓力，最大壓力63K;

閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系穗數不銹鋼、S塑料。
