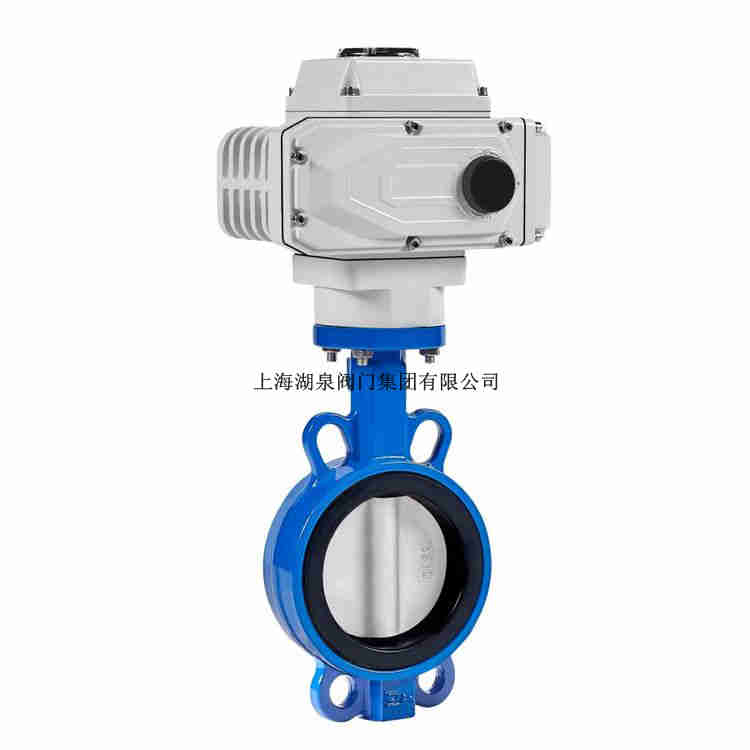

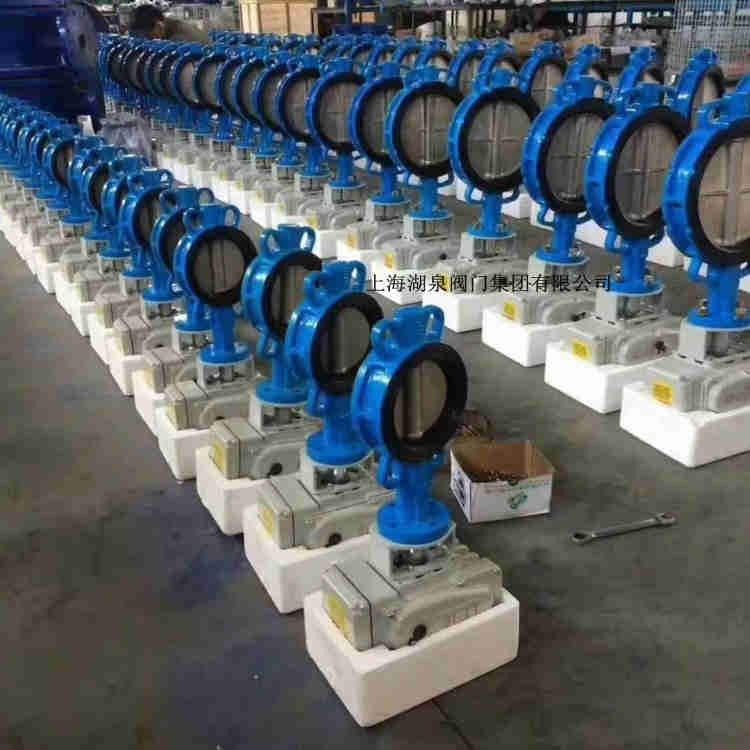

上海湖泉閥門集團有限公司電動蝶閥D971X-16/DN100型號規格及結構詳細圖解型號D971X-16P結構形式垂直板式 口徑40-1200公稱通徑50 安裝尺寸50規格40-1200 D971X-16P DN100 不銹鋼304電動帶閥位信號反饋軟密封蝶閥 D971X電動對夾式軟密... D971X-16 DN100電動軟密封蝶閥產品概述 本公司的D971X電動軟密封蝶閥是采用一體化結構,接入220VAC電源即可控制運轉,也可以加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制... 用一體化結構，接入220VAC電源即可控制運轉，也可以加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。它具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大等優點。

湖泉閥門D971X-16Q電動蝶閥在工業自動化控制領域中起到很大的作用。它屬于電動閥門和電動調節蝶閥中的一個品種。它廣泛用于紡織、電站、石油化工、供熱制冷、冶金、輕工、環保等行業。D971X-16電動對夾式蝶閥 DN40 50 65 80 100 125 150 電動閥門—手機控制D971X-16電動對夾式蝶閥 DN40 50 65 80 100 125 150 電動閥門不銹鋼 連接形式 法蘭 結構形式 垂直板式 公稱通徑 10 3C閥門類別 工業 規格 DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400,DN500電動蝶閥D971X-16 ... 型號 D971X-16Q-DN100 、電動蝶閥D971X-16Q產品明: 對夾式軟密封電動蝶閥,結構緊湊,密封可靠,使用壽命長,廣泛用于水廠、電廠、鋼廠、造紙、化工等設備上。

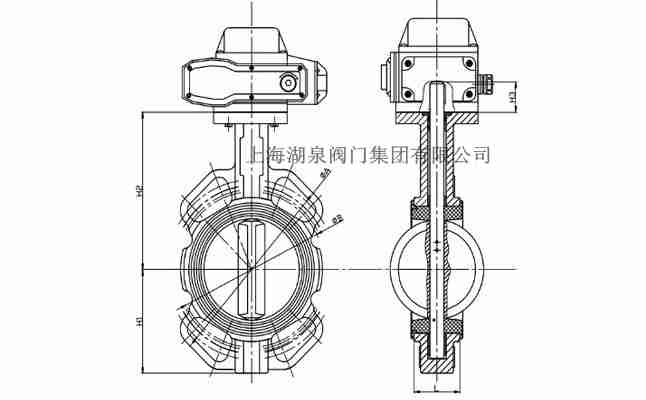

電動蝶閥D971X-16/DN100型號規格及結構詳細圖解主要技術參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動


電動蝶閥D971X-16/DN100型號規格及結構詳細圖解主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨


 電動蝶閥D971X-16/DN100型號規格及結構詳細圖解主要外形尺寸

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
