產品名稱：H71型對夾式止回閥DN50[ 2024-02-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、H71型對夾式止回閥DN50產品介紹

上海湖泉閥門集團有限公司止回閥廠家，該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

二、H71型對夾式止回閥DN50對夾式止回閥產品特點

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

三、H71型對夾式止回閥DN50執行標準

1、法蘭連接尺寸：GB/T1724.1-98

2、結構長度：GB/T12221-1989，ISO5752-82

四、H71型對夾式止回閥DN50技術參數

型號	公稱通徑	試驗壓力		工作溫度	適用溫度
		殼體	密封
H71H-16Q	1.6	2.4	1.76	≤235	水、蒸氣、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300
H71W-40P				≤200	水、蒸氣

五、對夾式止回閥,對夾式蝶式止回閥主要構件材料表

型號	閥門	閥瓣	彈簧
H71H-16Q H71H-25Q	QT400-15	25	50CrVA
H71W-25H H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

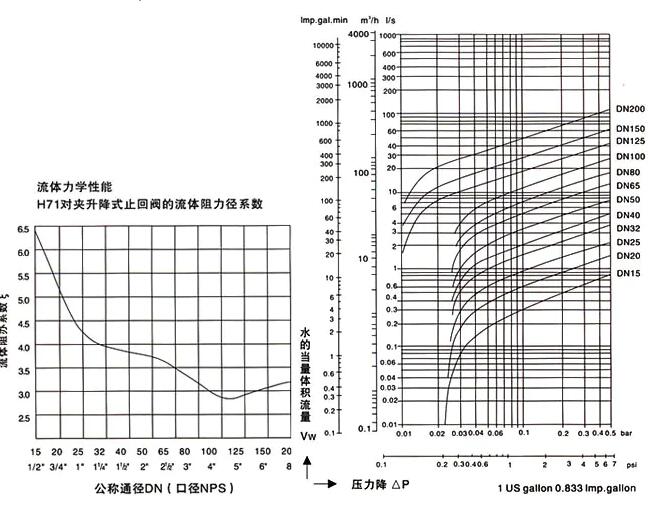

公稱通徑		閥門全開啟時的流體阻力系數ξ	常溫下閥門全開啟時的水流量系數			流體的流向
DN	NPS		Kv(m3/h)	Cv(U.S)	Cv(U.K)	↑	→
DN	NPS		Kv(m3/h)	Cv(U.S)	Cv(U.K)	開啟壓力近似值KPa
50	2	2.6	63	74	62	2	1
65	21/2	2.4	109	128	107	2	1
80	3	2.3	172	201	169	2	1
100	4	2.0	289	338	283	2	1
125	5	1.8	476	557	466	2	1
150	6	1.5	750	878	735	2	1
200	8	1.3	1432	1675	1403	2	1
250	10	1.2	2330	2726	2283	2	1
300	12	1.0	3676	4301	3602	2	1
350	14	0.9	5274	6171	5169	2	1
400	16	0.8	7306	8548	7160	3	1
450	18	0.8	9246	10818	9061	3	1
500	20	0.8	11415	13356	11187	3	1
600	24	0.7	17573	20560	17222	3	1
700	28	0.7	23919	27985	23441	4	1
750	30	0.7	27458	32126	26909	4	1
800	32	0.7	31241	36552	30616	4	1
900	36	0.7	39539	46261	38748	4	1
1000	40	0.7	48814	57112	47838	4	1
1050	42	0.7	53817	62966	52741	4	1
1200	48	0.7	70292	82242	68886	4	1
