產品名稱：SZBQ941F-16C/P防爆電動 緊急切斷閥[ 2021-06-28 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

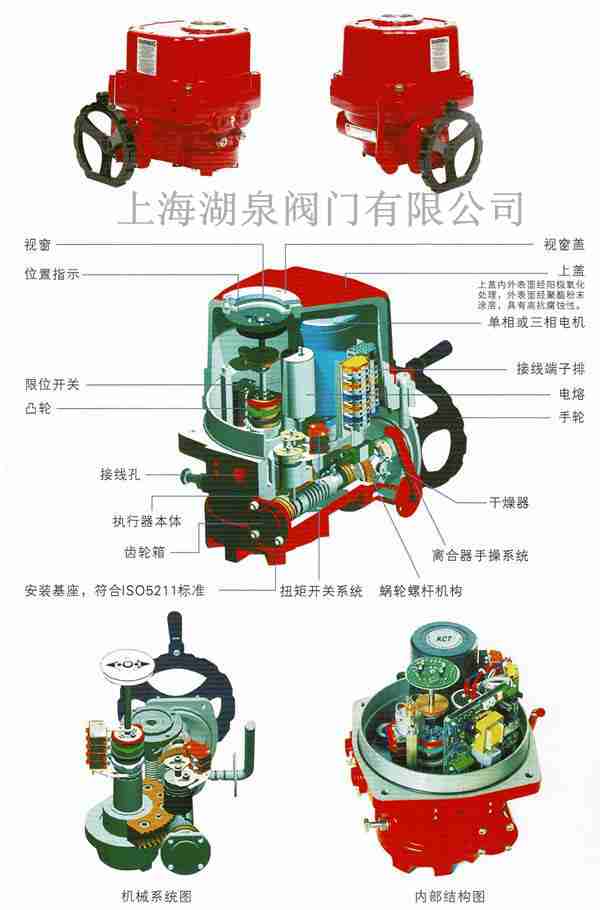

結構圖片

一、SZBQ941F-16C/P防爆電動 緊急切斷閥產品介紹

上海湖泉閥門有限公司電動防爆緊急切斷閥適用介質液lv，閥體材質316L，浮動式法蘭球閥，防爆電動裝置，密封PTFE，壓力PN16~25，適用介質：水氣體油品等，通經DN15-DN200，（國標），防爆等級為ExdIIBT4也可以做ExdIICT6。帶動閥桿驅動球體旋轉，使介質順利通過。廣泛用于石油、化工、燃?xì)狻⒁苯稹h(huán)保、煤礦、電力等行業，湖泉閥門防爆電動緊急切斷閥是一種純電動關閉或打開的緊急切斷閥，電動執行器采用防爆型帶手輪裝置防爆等級EXdiiCT5、電源：220V。閥門采用球型結構，防火防靜電浮動式球閥或大口徑固定式球閥。

二、 SZBQ941F-16C/P防爆電動 緊急切斷閥產品主要特點

1、防爆電動 緊急切斷閥采用防靜電、防火等安全措施
2、電動執行器配有手輪裝置可以在現場關閉閥門
3、.當無故斷電時閥門自行關閉無需人員到現場去關閉閥門
4、防爆電動緊急切斷閥可通過PLC遠程控制和就地控制來切換
5、當事故排除通電后無需工作人員去操作，閥門自行打開跟之前關閉的位置

三、 SZBQ941F-16C/P防爆電動 緊急切斷閥產品主要技術參數

公稱通徑DN(mm)	DN15～DN250
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	液氨、液化石油氣、氧氣、天然氣介質等
介質溫度	-40～+180℃ -40～+200℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、特制PPL(高溫)

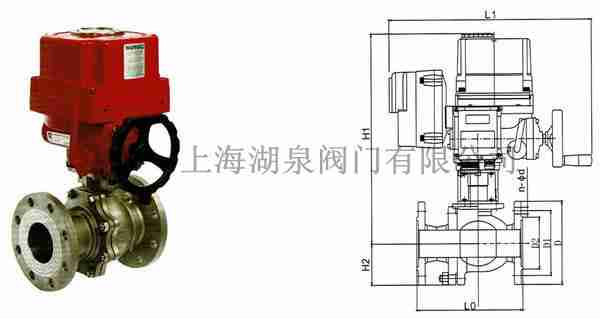

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	D3	D2	D1	b	f	N-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25
