    平板閘閥閥門首頁 > 產品展示 > 閘閥 > 平板閘閥 >

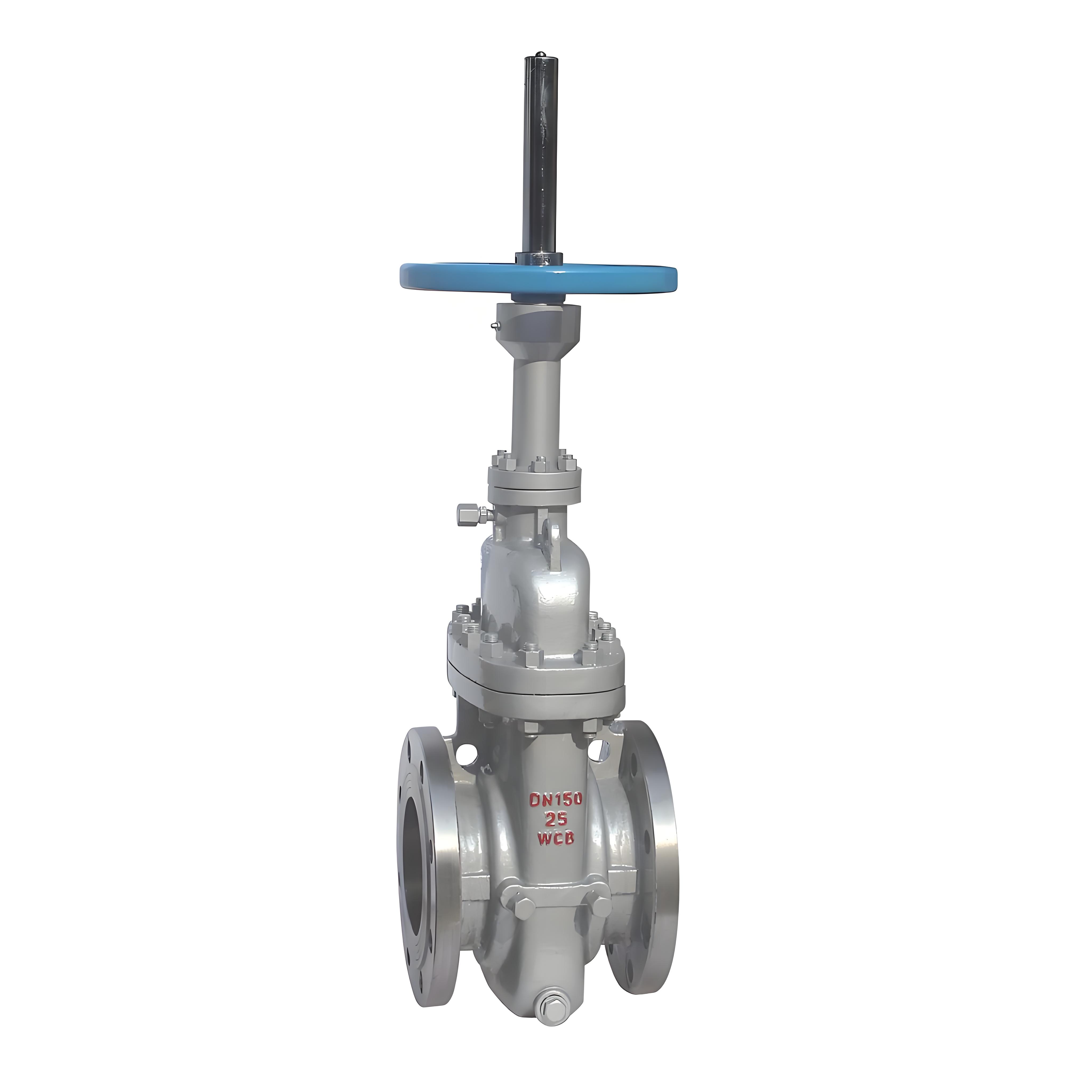

    產品名稱:Z43W油田專用平板閘閥DN100-DN350[ 2025-01-09 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • ‌Z43W油田專用平板閘閥‌是一種適用于油田等工業環境的閥門,具有以下特點和功能:適用范圍和壓力等級‌:適用于壓力等級為Class150~900和PN1.0~16.0MPa,工作溫度范圍為-29~121℃。它廣泛用于石油、天然氣、水、油品等管路上,用于截斷或接通管路中的介質‌。

      • 結構特點

        • ‌密封結構‌:采用浮動閥座和O形密封圈,實現進出口雙向密封,啟閉力矩小,操作輕便‌。
        • ‌流阻小‌:全開時通道平滑為直線,流阻系數極小,無壓力損失,適合清掃管線‌。
        • ‌填料結構‌:采用帶自密封能力的填料結構,無需經常調節,密封可靠,解決了通用閥門填料處容易外漏的問題‌。
        • ‌安全性能‌:關閉時能自動卸掉內腔高壓,保證使用安全‌。
        • ‌維護方便‌:采用雙重密封設計,可在不影響管道工作的情況下更換易損件‌。
      • 應用場景

        適用于天然氣、石油、化工、環保、城市管道、燃氣管線等輸送管線,放空系統和汽儲存裝置上,特別適用于油田等工業環境‌。
      • 材料和制造標準

        主要零部件材料包括WCB、WC6、35CrMoA等,適用于不同的工況需求。閥門執行標準包括JB/T5298、GB9131等,確保產品的質量和可靠性‌。

      執行標準

      設計規范 結構長度 連接法蘭 試驗與檢驗 壓力-溫度 產品標識
      JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
      API6D API6D ANSI16.5 API6D ANSI B16.34 MSS SP-25

      性能規范

      設計等級 常溫下試驗壓力(MPa) 適用溫度℃ 適用介質
      殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
      公稱壓力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~250 -45~121 -29~121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等
      2.5 3.75 2.75 2.75 0.6
      4.0 6.0 4.4 4.4 0.6
      6.4 9.6 7.04 7.04 0.6
      磅級Lb 150 3.0 2.2 2.2 0.6
      300 7.7 5.6 5.6 0.6

      主要零部件材料

      閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M
      閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
      閥桿 2Cr13 2Cr13 A182-F6a A182-A316S
      閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
      填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
      墊片 18-8/柔性石墨
      螺栓 35 35CrMo A193-B7M A193-B8
      適用介質 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸類

    • 公稱壓力
      PN(MPa)
      公稱通徑
      DN(mm)
      外形尺寸(mm)
      L D D1 D2 Dn b f Z-Φd H H1 D0
      1.6 50 178 160 125 100 49 16 3 4-18 380 110 180
      65 190 180 145 120 64 18 3 4-18 390 135 180
      80 203 1 95 160 135 76 20 3 8-18 490 160 200
      100 229 215 180 155 96 20 3 8-18 560 190 200
      125 254 245 210 185 120 22 3 8-18 660 230 250
      150 267 280 240 210 146 24 3 8-23 760 267 250
      200 292 335 295 265 202 26 3 12-23 950 345 300
      250 330 405 355 320 250 30 3 12-25 1150 420 300
      300 356 405 355 375 300 30 4 12-25 1335 495 350
      350 381 520 470 435 337 34 4 16-25 1520 571 350
      400 406 580 525 485 387 36 4 16-30 1690 650 400
      450 450 640 585 545 438 40 4 20-30 1880 725 450
      500 457 705 650 608 489 44 4 20-34 2060 800 450
      600 508 840 770 718 591 48 5 20-41 2405 951 500
      700 610 910 840 788 692 50 5 24-41 2760 1115 550
      800 660 1020 950 898 781 52 5 24-41 3120 1270 600

      公稱壓力
      PN(MPa)
      公稱通徑
      DN(mm)
      外形尺寸(mm)
      L D D1 D2 Dn b f Z-Φd H H1 DO
      2.5 50 178 160 125 100 49 20 3 4-18 380 1 10 180
      65 190 180 145 120 64 22 3 8-18 390 135 180
      80 203 1 95 160 135 76 22 3 8-18 490 160 200
      100 229 230 190 160 96 24 3 8-23 560 190 250
      125 254 270 220 188 120 28 3 8-25 660 230 250
      150 267 300 250 218 146 30 3 8-25 760 267 250
      200 292 360 310 278 202 34 3 12-25 950 345 300
      250 330 425 370 332 250 36 3 12-30 1 150 420 300
      300 356 485 430 390 300 40 4 16-30 1335 495 350
      350 381 550 490 448 337 44 4 16-34 1520 571 350
      400 406 610 550 505 387 48 d 16-34 1690 650 400
      450 450 660 600 555 438 50 4 20-34 1880 725 450
      500 457 730 660 610 489 52 4 20-41 2060 800 450
      600 508 840 770 718 591 56 5 20-41 2405 951 500
      700 610 955 875 815 692 60 5 24-48 2760 1005 550
      800 660 1070 990 930 781 64 5 24-48 3120 1260 600

    • 閘閥

    上一篇:平板閘閥Z43WF-16C dn100與dn150價格 / 下一篇:Z943F/W/Y-16 DN80油田專用電動平板閘閥
