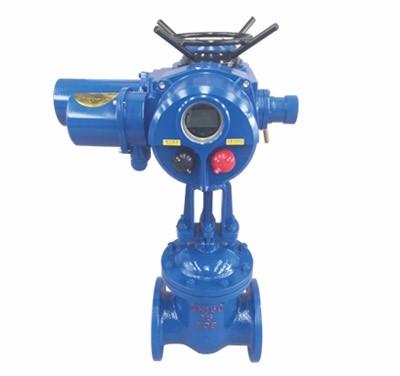

一、z941h-16c dn100水廠不銹鋼電動法蘭閘閥產品介紹

上海湖泉閥門集團有限公司不銹鋼法蘭電動閘閥是一個啟閉件閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘閥通過閥座和閘板接觸進行密封,通常密封面會堆焊金屬...適用于工作壓力 1.6~16.0MPa,工作溫度 ≤ 150℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。公司集成優質的不銹鋼法蘭閘閥生產廠家,提供售前、售中、售后一站式服務。

二、z941h-16c dn100水廠不銹鋼電動法蘭閘閥產品技術參數

設計與制造	結構長度		法蘭尺寸	壓力-溫度		試驗-檢驗
GB12234	GB12221		GB9113 JB79	GB9131		GB/T13927 HB/T9092
公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

三、z941h-16c dn100水廠不銹鋼電動法蘭閘閥產品材質

零件名稱	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
閥體/閥蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閘板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿螺母	鋁青銅
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
壓蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不銹鋼
螺母	不銹鋼
手輪	球墨鑄鐵、鑄鋼

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值							參考值
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	D2	D6	b	Z-φd	Do	H	質量
1.6	15	130	95	65	46	/	14	4-φ14	120	220	4
	20	150	105	75	55	/	14	4-φ14	140	256	6
	25	160	116	85	65	/	14	4-φ14	160	276	6
	32	180	135	100	78	/	16	4-φ18	180	280	7
	40	200	145	110	86	/	16	4-φ18	200	300	18
	50	250	160	125	100	/	16	4-φ18	240	358	29
	65	265	180	145	120	/	18	4-φ18	255	415	32
	80	280	195	160	135	/	20	8-φ18	280	435	46
	100	300	215	180	155	/	20	8-φ18	320	500	63
	150	350	280	240	210	/	24	8-φ23	360	675	134
	200	400	335	295	265	/	26	12-φ23	400	818	192
	250	450	405	355	320	/	30	12-φ25	456	970	273
	300	500	460	410	375	/	30	12-φ25	500	1140	379
	350	550	520	470	435	/	34	16-φ25	600	1280	590
	400	600	580	525	485	/	36	16-φ30	720	1450	850
	450	650	640	585	545	/	40	20-φ30	720	1580	910
	500	700	705	650	608	/	44	20-φ34	720	1675	958
	600	800	840	770	718	/	48	20-φ41	800	1990	1180
2.5	15	130	95	65	46	/	14	4-φ14	120	220	4
	20	150	105	75	55	/	14	4-φ14	140	256	6
	25	160	116	85	65	/	14	4-φ14	160	276	7
	32	180	135	100	78	/	18	4-φ18	180	280	8
	40	200	145	110	86	/	18	4-φ18	200	300	18
	50	250	160	125	100	/	20	4-φ18	240	358	29
	65	265	180	145	120	/	22	4-φ18	255	415	34
	80	280	195	160	135	/	22	8-φ18	280	435	46
	100	300	230	190	160	/	24	8-φ23	320	500	64
	150	350	300	250	218	/	30	8-φ25	360	675	134
	200	400	360	310	278	/	34	12-φ25	400	818	213
	250	450	425	370	332	/	36	12-φ30	456	970	290
	300	500	485	430	390	/	40	16-φ30	500	1140	399
	350	550	550	490	448		44	16-φ34	600	1280	631
	400	600	610	550	505	/	48	16-φ34	720	1450	900
	450	650	660	600	555	/	50	20-φ34	720	1580	965
	500	700	730	660	610	/	52	20-φ41	720	1675	1035
	600	800	840	770	718	/	56	20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	4-φ18	280	371	30
	65	280	180	145	120	110	22	8-φ18	300	432	40
	80	310	195	160	135	12l	22	8-φ18	320	455	52
	100	350	230	190	160	150	24	8-φ23	360	551	82
	150	450	300	250	218	204	30	8-φ25	400	708	153
	200	550	375	320	282	260	38	12-φ30	450	885	262
	250	650	445	385	345	313	42	12-φ34	560	1015	366
	300	750	510	450	408	364	46	16-φ34	640	1160	563
	350	850	570	510	465	422	48	16-φ41	640	1310	920
	400	950	655	585	535	474	58	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	4-φ18	280	402	35
	65	280	200	160	130	110	28	8-φ18	300	450	43
	80	310	210	170	140	12l	30	8-φ18	320	475	62
	100	350	250	200	168	150	32	8-φ23	360	565	88
	150	450	340	280	240	204	38	8-φ25	400	712	180
	200	550	405	345	300	260	44	12-φ30	450	890	275
	250	650	470	400	352	313	48	12-φ34	560	1030	408
	300	750	530	460	412	364	54	16-φ34	720	1182	590
