    法蘭截止閥閥門首頁 > 產品展示 > 截止閥 > 法蘭截止閥 >

    產品名稱:j941h dn80智能型電動截止閥[ 2021-08-31 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • 產品名稱 電動法蘭截止閥
      產品型號 J941H、J941Y、J941W
      公稱通徑 DN15-DN700
      壓力范圍 1.0MPa-16.0MPa
      閥體材質 鑄鋼、鉻鉬鋼、不銹鋼304/316/316L

      一、 j941h dn80智能型電動截止閥產品介紹

      上海湖泉閥門有限公司J941H法蘭電動截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。J941H法蘭式截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需要克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化給”曾規定,截止閥的流向,一律采用自上而下。

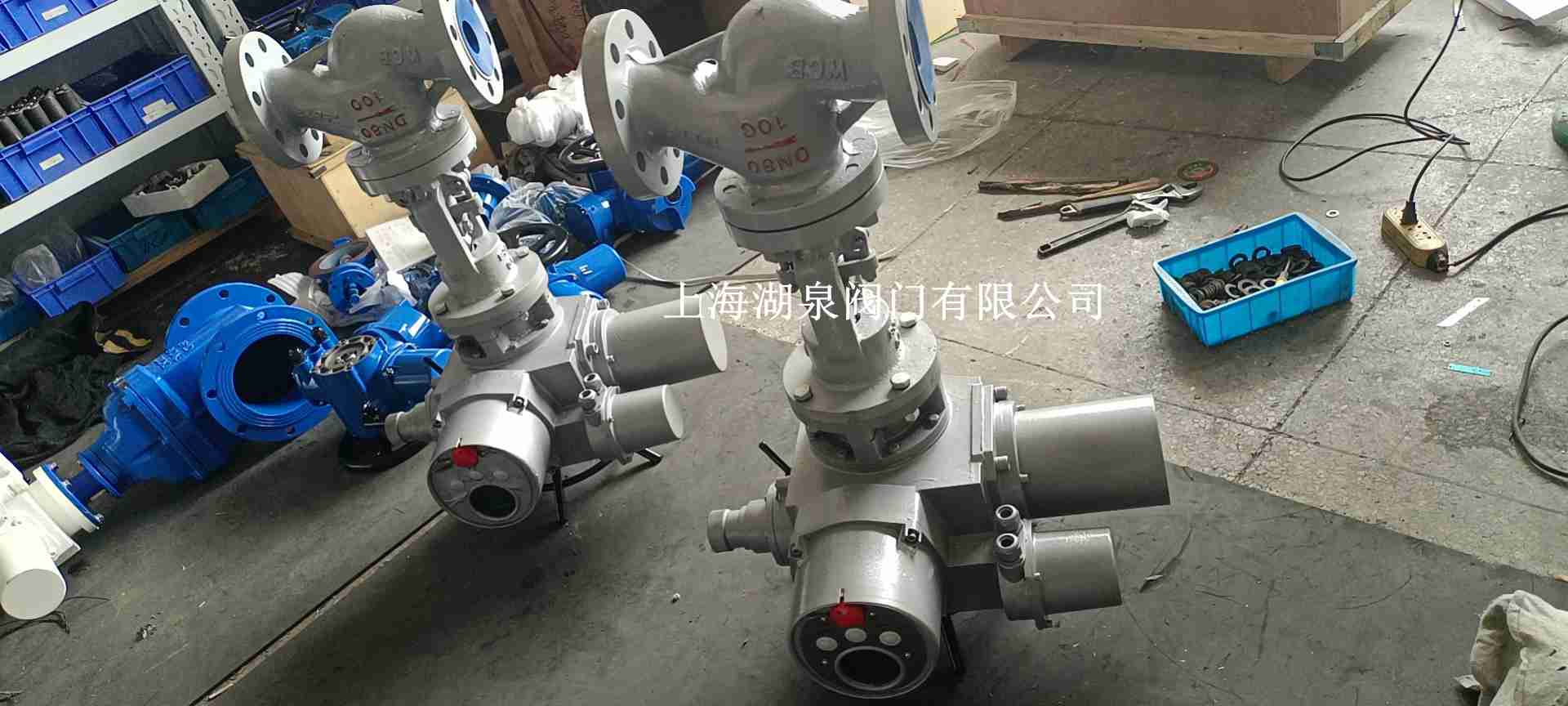

      j941h dn80智能型電動截止閥

      二、j941h dn80智能型電動截止閥產品應用規范

      設計與制造 GB/T12235
      連接端尺寸 結構長度 GB/T12221
      法蘭尺寸 JB/T79
      檢驗與試驗 JB/T9092
      材料 碳鋼 GB/T12229
      不銹鋼 GB/T12230
      合金鋼 Q/ZB66
      標志 GB/T12220
      供貨 JB/T7928

      三、j941h dn80智能型電動截止閥產品主要零部件

      閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度
      (≤℃)
      WCB WCB+D507M0 D577 2Crl3 柔性石墨 水、油品、蒸汽 425
      ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
      Stellite12
      Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
      ZGlCrl8Ni2M02Ti CF8M+
      Stellite12
      lCrl8Ni2M02Ti lCrl8Ni2M02Ti PTFE 磷酸類、
      堿類、混酸
      200
      ZG00Crl7Nil4M02 CF3M+
      Stellite12
      Stel1ite6 316L PTFE 磷酸類、
      尿素、甲銨液
      200
      ZGlCr5M0 ZGlCr5M0+
      Stellite12
      Stel1ite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550

    • 1.6-4.0MPa主要外形連接尺寸及重量
      公稱壓力
      PN(MPa)
      公稱通徑
      DN(mm)
      標準值 參考值
      L D D1 n2 D6   f f1 Z-φd L1 H 重量(kg)
      1.6 50 230 160 125 100   16 3   4-φ18 590 645 48
      65 290 180 145 120   18 3   4-φ18 590 690 60
      80 310 195 160 135   20 3   8-φ18 590 715 65
      100 350 215 180 155   20 3   8-φ18 590 770 71
      125 400 254 210 185   22 3   8-φ18 590 780 119
      150 480 280 240 210   24 3   8-φ23 590 810 210
      200 600 335 295 265   26 3   12-φ23 810 967 320
      250 622 405 355 320   30 3   12-φ25 810 1143 550
      300 698 460 410 375   30 4   12-φ25 830 1292 785
      2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
      65 290 180 145 120   22 3   8-φ18 590 690 65
      80 310 195 160 135   22 3   8-φ18 590 715 67
      100 350 230 190 160   24 3   8-φ23 590 770 73
      125 400 270 220 188   28 3   8-φ25 590 780 127
      150 480 300 250 218   30 3   8-φ25 810 810 215
      200 600 360 310 278   34 3   12-φ25 810 967 322
      250 622 425 370 332   36 3   12-φ30 830 1143 585
      300 698 485 430 390   40 4   16-φ30 830 1292 795
      4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
      65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
      80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
      100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
      125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
      150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
      200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
       6.4-16MPa主要外形連接尺寸及重量
      6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
      65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
      80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
      100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
      125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
      150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
      200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
      10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
      65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
      80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
      100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
      125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
      150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
      200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
      16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
      65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
      80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
      100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238
