產品名稱：礦用電動蝶閥WSD943X-16P DN500含執行器[ 2025-12-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品概述

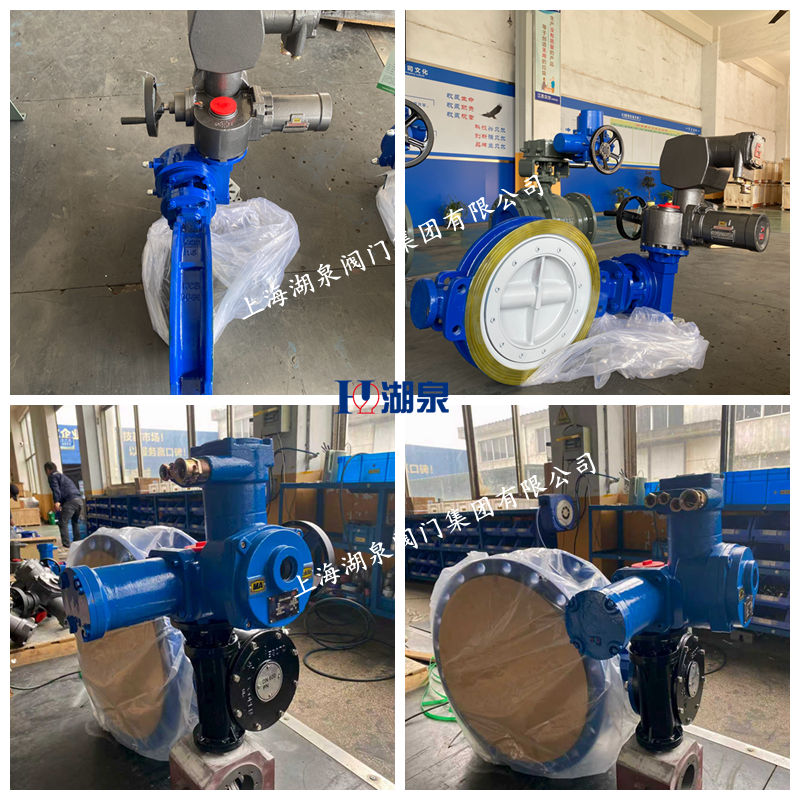

礦用電動蝶閥 WSD943X-16P DN500 是一種專為煤礦等易燃易爆環境設計的特種閥門，主要用于瓦斯抽采、輸送管道的流量調節或緊急切斷。該閥門采用電動執行機構驅動，具備防爆、耐腐蝕和雙向密封等特性，以滿足礦用安全要求。‌

核心特性

‌防爆安全設計‌

執行機構采用礦用隔爆型結構，通過煤安認證（MA標志），能在瓦斯?jié)舛容^高的環境中安全運行，避免電火花引發爆炸。‌

閥體配備防靜電措施，如接地設計，防止摩擦產生靜電積累。‌

‌結構與密封性能‌

‌閥門結構‌：基于三偏心或雙偏心設計，閥桿回轉中心與閥體中心線偏移，減少啟閉摩擦，延長使用壽命。‌

‌密封材料‌：軟密封（如丁腈橡膠、聚四氟乙烯），適用于瓦斯等腐蝕性介質，實現雙向零泄漏密封。‌

‌閥體材質‌：常用球墨鑄鐵、鑄鋼或不銹鋼，DN500規格需確認具體材質（如不銹鋼可耐腐蝕）。‌

‌電動執行器特點‌

‌驅動方式‌：隔爆型電動執行器，支持手電切換（斷電時可手動操作），確保斷電情況下仍能應急控制。‌

‌控制功能‌：部分型號集成485通訊接口，可實現遠程控制或與DCS系統對接，支持開關到位信號輸出。‌

‌電源要求‌：通常配置AC380V或AC220V電源，防護等級IP65以上，適應礦井潮濕環境。‌

‌技術參數（DN500規格參考）‌

‌公稱壓力‌：PN16（即1.6MPa），適用于中高壓管道。‌

‌適用溫度‌：密封材料限制下，一般為-20℃～120℃（如丁腈橡膠），特殊材質可耐更高溫度。‌

‌連接方式‌：法蘭連接，符合GB/T9115標準。‌

‌通徑范圍‌：DN500屬常見規格，適用于大流量瓦斯管道。‌
應用場景

主要用于煤礦瓦斯抽采系統、泵房、發電廠等高危環境，適用于DN500管徑的瓦斯輸送管路，實現自動或手動啟閉、流量調節。‌

注意事項

‌認證要求‌：礦用設備必須具備MA防爆認證，采購時需核實執行器和閥門的認證證書。‌

‌維護建議‌：定期檢查密封件磨損情況，清潔防爆腔體，確保執行器絕緣性能。‌

‌選型提示‌：DN500閥門重量較大，安裝時需考慮支撐結構；若介質含顆粒物，建議選用硬密封版本以減少磨損。‌
