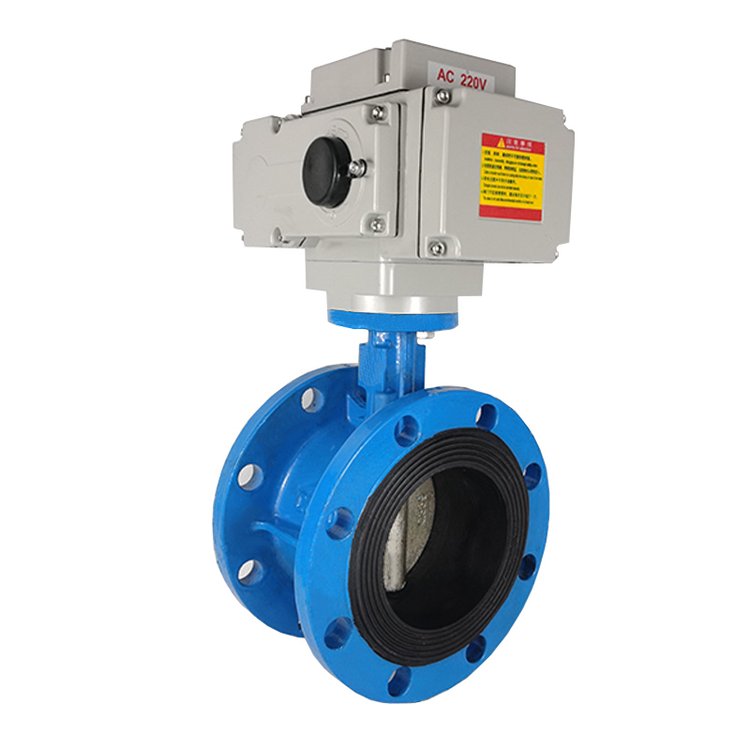

產品名稱：電動蝶閥D941X-16Q/DN350廠家價格[ 2024-04-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動蝶閥D941X-16Q/DN350廠家價格【產品用途】

上海湖泉閥門集團有限公司電動法蘭蝶閥D941X-16Q公稱壓力≤1.6MPa的食品，醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。軟密封法蘭蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
DN350廠家價格

二、電動蝶閥D941X-16Q/DN350廠家價格【閥門型號】

常見的中線法蘭電動蝶閥型號有：d941x-10、d941f-10、d941x-16、d941f-16等。

三、電動蝶閥D941X-16Q/DN350廠家價格產品特點

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。

2、由扭矩產生彈性密封。

3、密封部位可調節更換，密封性能可靠等特點。

4、驅動方式渦輪傳動、電動、氣動可選。

四、電動法蘭蝶閥D941X-16Q【執行標準】

設計規范： GB/T 12238

結構長度： GB/T 12221

法蘭連接： GB/T 9113

試驗與檢驗：GB/T 13927

五、電動法蘭蝶閥D941X-16Q性能參數

工作壓力(MPa)		1.0~1.6 (PN10-PN16)
適用溫度(℃)		≤180℃
適用介質		空氣、水、蒸氣、煤氣、油品等
材料	閥體	鑄鐵球鐵碳鋼不銹鋼鋁合金
	蝶板	鑄鐵球鐵碳鋼不銹鋼鋁合金
	閥桿	2Cr13 F304 F316
	密封面	橡膠 NBR EPDM PTFE
	填料	柔性石墨 PTFE

DN	L	1.0MPa					1.6MPa
DN	L	D	D1	H	H1	z-Фd	D	D1	z-Фd
50	108	165	125	200	77	4-Ф18	165	125	4-Ф18
65	112	185	145	213	93	4-Ф18	185	145	4-Ф48
80	114	200	160	221	100	8-Ф18	200	160	8-Ф18
100	127	220	180	234	113	8-Ф18	220	180	8-Ф18
125	140	250	210	253	123	8-Ф18	250	210	8-Ф18
150	140	285	240	269	193	8-Ф22	285	240	8-Ф22
200	152	340	295	316	172	8-Ф22	340	295	12-Ф22
250	165	395	350	358	202	12-Ф22	405	355	12-Ф26
300	178	445	400	384	218	12-Ф22	460	410	12-Ф26
350	190	505	460	439	253	16-Ф22	520	470	16-Ф26
400	216	565	515	500	300	16-Ф26	580	525	16-Ф30
450	222	615	565	528	328	20-Ф26	640	585	20-Ф30
500	229	670	620	552	352	20-Ф26	710	650	20-Ф33
600	267	780	725	669	397	20-Ф30	840	770	20-Ф36
700	292	895	840	745	498	24-Ф30	910	840	24-Ф36
800	318	1015	950	803	571	24-Ф33	1025	850	24-Ф39
900	510	1115	1050	880	615	28-Ф33	-	-	-
1000	550	1230	1160	935	705	28-Ф36	-	-	-
1200	630	1455	1380	1067	827	32-Ф39	-	-	-
